ASUPERMALL Tirol 12V 7 Bis 13-Pin-Anhanger Mit Kabeladapter Verdrahtungsanschluss Anhangerkerleiste

Eigenschaften

• Gewicht: 0.3
• Elektrische spannung: 12.0

Schließen Sie den großen Fahrzeug und den zusätzlichen Anhänger; Übertragen Sie die elektronische Unterschrift vom Fahrzeug zum Anhänger.

Eigenschaften:
Wandelt 7 bis 13 pin AHK elektrischen Wandler 12V Europa-Montage auf die meisten Wohnwagen / Anhänger.

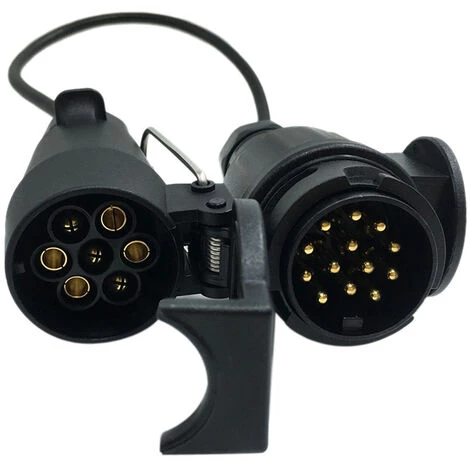

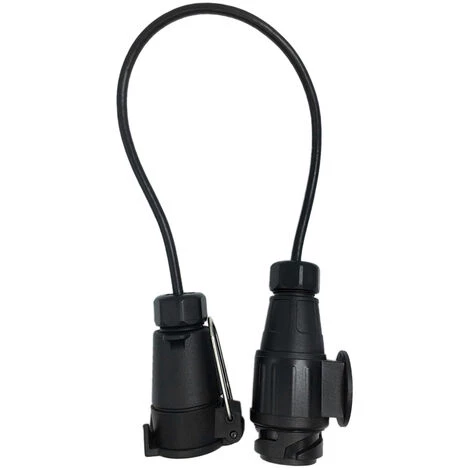

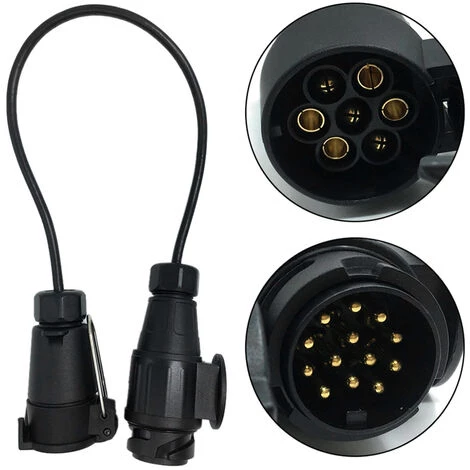

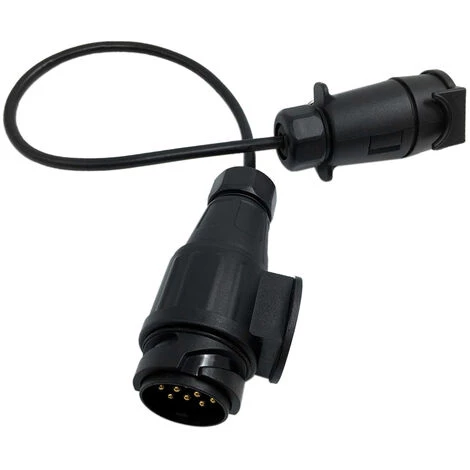

Adapter 7pin Buchse an 13pin Stecker, 12-Volt-Autoanhänger.
Werden alle Verkehrsrechts Beleuchtung für Ihren Anhänger / Wohnwagen betreiben.
Slim Line Design – gleichen Durchmesser wie ein normaler Anhängerstecker und etwas mehr als die Hälfte der Länge.
Bitte verwenden Sie diesen Artikel nicht zu verwechseln für die 13 auf 7-polig ein, benutzen Sie bitte die Buchse männlichen oder weiblichen Typ, vor dem Kauf überprüfen; Wir verkaufen die 7 bis 13 Pin-Konverter.

Spezifikationen:
Marke: Tirol
Art.-Nr .: T22468
Produkttyp: Stromstecker & Buchsen
Artikel Name: 7 bis 13 Polen Adapter
Farbe schwarz
Material: ABS + Kupfer
Spannung: 12V
Kabellänge: 42cm / Drahtstärke: 7 * 0.5mm / Line Durchmesser: 6,4 mm
Paket-Größe: 15 * 10 * 8 cm / 6 * 4 * 3.2in
Paket-Gewicht: 300 g / 10,6 Unzen

Paketliste:
1 * 7 bis 13 poligen Anhängerstecker

Anschlussbelegung:
7 Pin-Beleuchtung Anschlüsse – 12 N Schwarz Kabel Funktion
PIN 1 – Gelb-Draht (links / H Direction Indicator)
PIN 2 – Blau-Draht (Nebelschlussleuchten)
PIN 3 – White-Draht (Erde Return)
PIN 4 – Grün Draht (rechts / H Direction Indicator)
PIN 5 – Brown Wire (rechts / H Schwanz & Nr Kennzeichenleuchte)
PIN 6 – Rot-Draht (Bremslicht)
7 PIN – Schwarz-Draht (links / H Schwanz & Nr Kennzeichenleuchte)
13 Pin-Beleuchtung Anschlüsse – Kabel Funktion
Pin 1 – Gelb-Draht (links Blinker)
Pin 2 – Blau-Draht (Nebelscheinwerfer)
Pin 3 – White-Draht (Erde Return)
Pin 4 – Grün-Draht (rechts Blinker)
Pin 5 – Brown-Draht (rechte Rück / Side Light)
Pin 6 – roter Draht (Bremse / Bremslicht)
Pin 7 – Black Wire (links tail / Side Light)
Pin 8 – Pink Draht (Rückfahrleuchten)
Pin 9 – Orange Draht (12V Flecken dauerhaft Energie von der Batterie)
Pin 10 – Grau Draht (12V Zündung an (Batterielade oder Kühlschrank)
Pin 11 – Weiß / Schwarz-Draht (Erde für Teminal 10)
Pin 12 – Weiß / Blau Draht (nicht in der Regel verwendet)
Pin 13 – White / Rot-Draht (Erde für Teminal 9)
Hinweis:.das die Standardverkabelung Farben zeigt, aber Ihr Auto könnte nicht Standard sein, wenn sie nicht, dann sollten Sie die PIN-Nummer, welche jeder Draht geht zu beachten, vor dem Entfernen alte Fassung und einfach die neue gleich verbinden.
