WERKZEUGFEE METERWARE: 1m Fahrzeugleitung 7-adrig 7×1,0 Mm² FLRYY Bis 60V PVC Kabel DIN ISO 6722

Eigenschaften

• Gewicht: 0.054
• Elektrische spannung: 60.0
• Form: Rechts

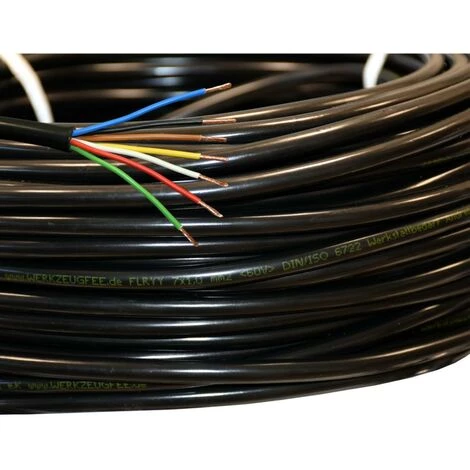

7-adrige FLRY-Y Fahrzeugleitung 7 x 1,0mm²
Qualität made in EU
gemäß Norm DIN/ISO 6722
Aderfarben und Querschnitte sind optimal zum Verkabeln
von 7-poligen Anhängersteckern und -steckdosen nach ISO 1724 (siehe unten)

! METERWARE !
Der Kaufpreis versteht sich für 1m Kabel.
Es handelt sich hier um Meterware.
7 bestellte Einheiten entsprechen also 7 laufenden Metern.
Dementsprechend, Abgabe nur in ganzen Metern.
Maximal 50m am Stück
Was bedeutet FLRYY 7×1?

• FL = Fahrzeugleitung (Niederspannung bis 60V)
• R = Reduzierte Wanddicke der Isolierung
• YY = Aderisolierung und Mantel aus Weich-PVC (d.h. doppelt isoliert)
• 7x = 7-adrig
• 1 = Nennquerschnitt 1,0mm² je Ader
• keine Materialangabe = Kupferleiter

Aderfarben passend zu ISO 1724:
schwarz, weiß, braun, gelb, grün, rot, blau

Außendurchmesser (D): NUR 8mm
Minimaler Biegeradius: 12 x D = 96mm
Empfohlene Spannung: bis 60V
Testspannung: 1000V
Temperaturbereich: -40°C bis +85°C

Leiteraufbau / Flexibilität: Klasse 5 (feindrähtige Kupfer-Litzenleiter)
Nennstärke Adernisolierung: 0,24mm
Nennstärke Kabelmantel: 0,8mm
Mantelfarbe: Schwarz (RAL 9005)

Belegungsplan nach ISO 1724:

Anschluss	Farbe	Belegung	Klemme (nach DIN 72552)
1	Gelb	Blinker links	L
2	Blau	Nebelschlussleuchte	54g oder NS
3	Weiss	Masse	31
4	Grün	Blinker rechts	R
5	Braun	Rechtes Schlusslicht, Begrenzungsleuchte, Kennzeichenleuchte	58R
6	Rot	Bremslicht	54
7	Schwarz	Linkes Schlusslicht, Begrenzungsleuchte, Kennzeichenleuchte	58L
